Lightwave3DとBlenderからSketchUpへの受け渡し

Lightwave3DからSketchUpに渡すときは、3ds形式で問題ないようです。オプションで、単位をメートル、同一平面をマージする。
ただ、LW3Dで3dsにするときはtripleでポリゴンを3角にしないと変換できません。ここら辺が4角がデフォのLW3Dが面倒なところ。

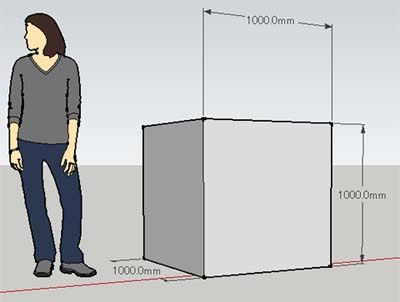

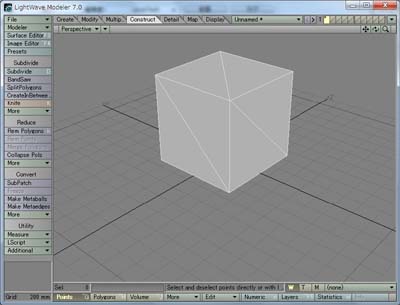

立方体(1辺:1m)LW3D → SketchUp再現はOKです。


とりあえず、LWとSUのいききがなんとか出来る。。。

LWからSUへは、OBJでのインポートも問題がなかった。LWでOBJに変換して、SUのOBJ-inoutプラグインで出来ました。

TOTOなどにある、3D DXFファイルのSketchUpへの読み込みは、一度Autodesk FBX ConverterでFBXに変換した後に、3ds形式に再変換することにより読み込みはうまく出来ます。こちらの3dsの読み込みオプションは、単位をミリメートル、同一平面をマージにします。ただしテクスチャは外れてしまいます。

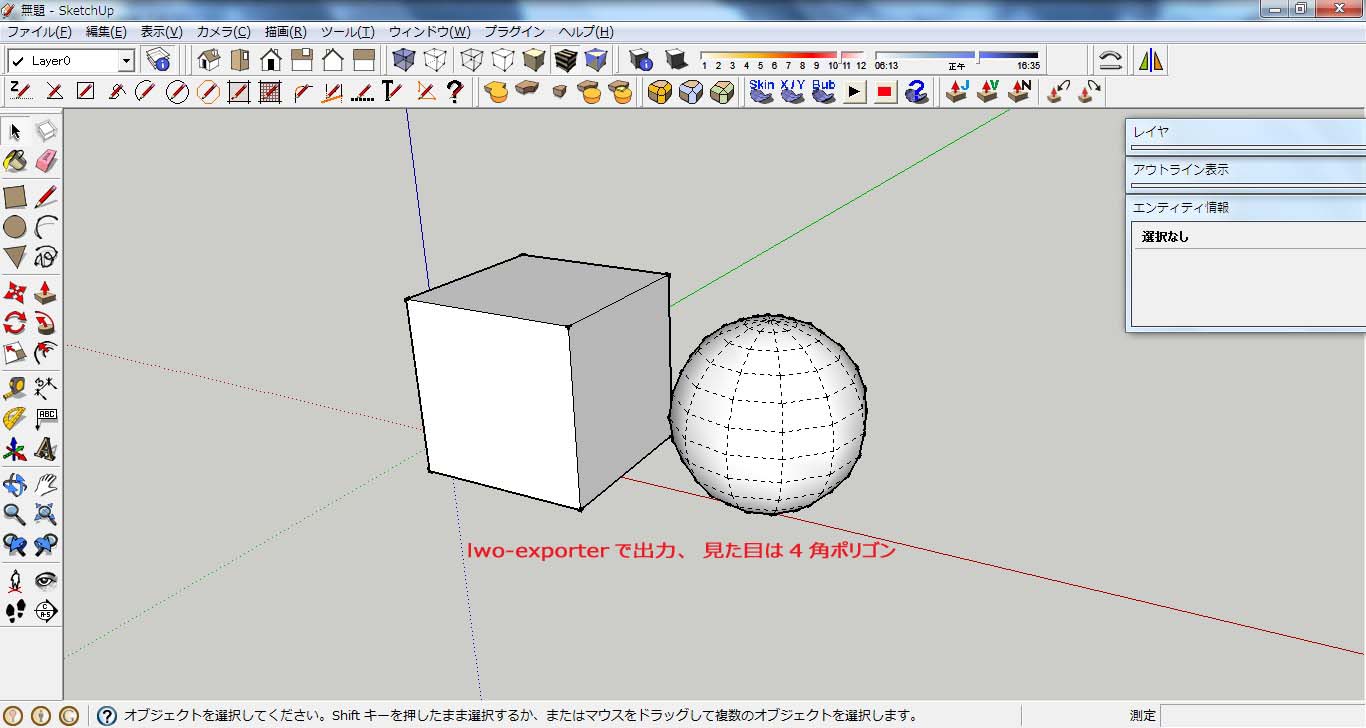

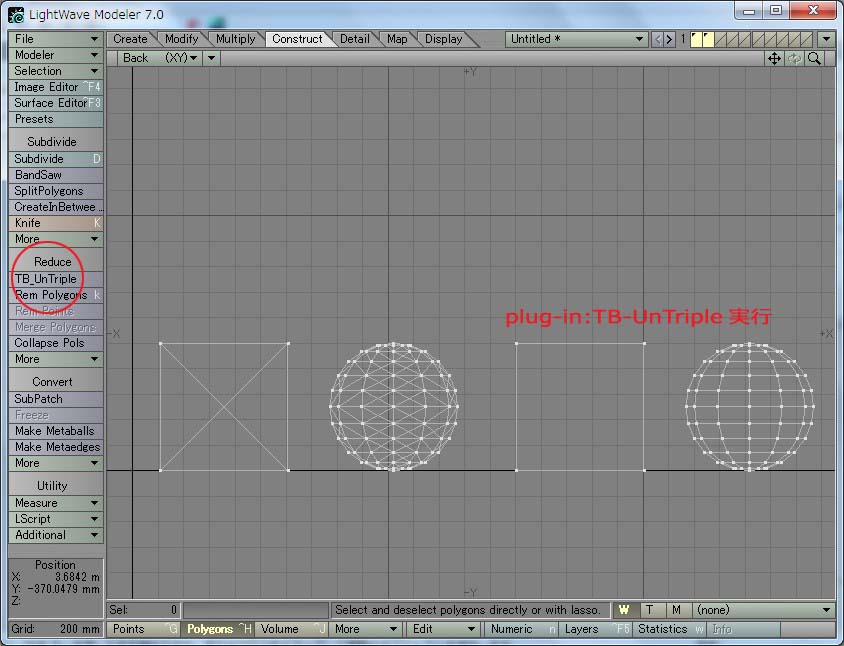

Sketchupでのlwo出力が3角ポリになるのは、まあいいとして。LW3DやBlenderで4角に戻すことにした。建造物などはSketchUpのほうが簡単なのでメインで使用していくことに。




BlenderからSketchupへは、objで渡します。plugin:obj-inout

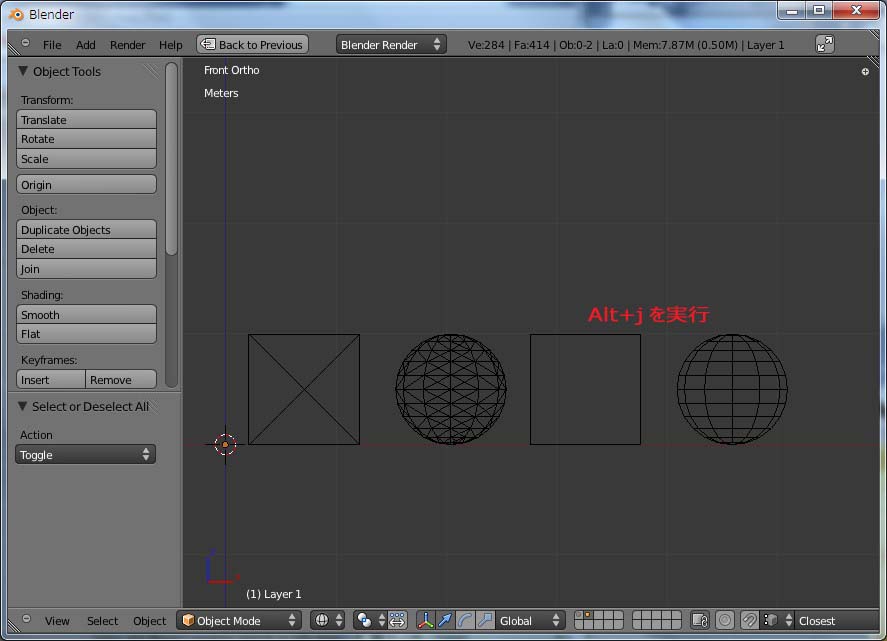

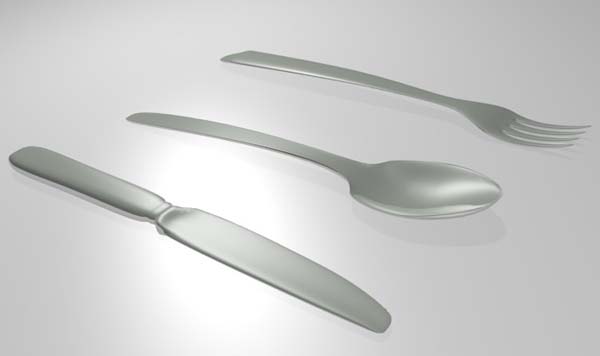

blenderのオブジェクト

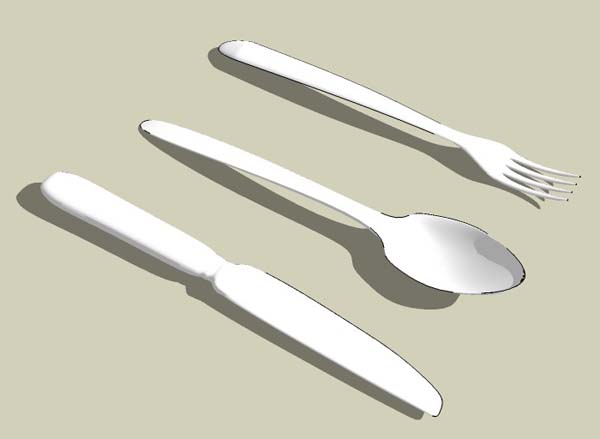

Sketchupでの表示


■練習素材

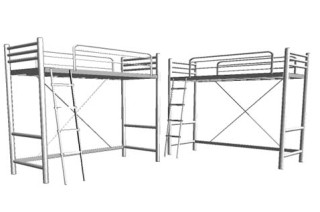

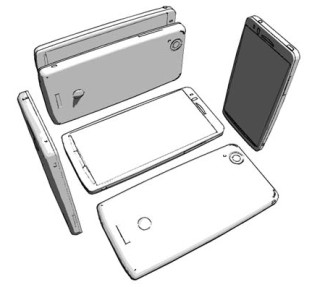

3D素材 スマートフォンとロフトベット(3D素材は、CLIPにてDLできます。)



もうひとつLW~SUの間にSculptrisを入れてみた。

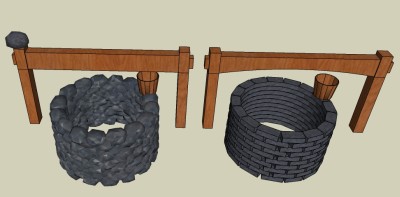

井戸のレンガをSUで作成、LWO出力。LWで読み込んで、3角ポリゴンになっているか確認後、OBJ変換。Sculptrisにインポートしてレンガをスカルプティングで凹凸をつけてOBJでセーブ。LWでOBJを読み込んで、3DSに変換。SUにて3DSをインポート。うわ~できるけど面倒(笑)

[PR]
Commented by syokkotan at 2016-01-18 16:51
CLIPからダウンロードできますのCLIPってどこにありますでしょうか?
Commented by kouji_h1 at 2016-01-18 19:46
こちらです。
http://www.clip-studio.com/clip_site/

ここの素材からDLしてください。
